농업은이 세상에서 가장 중요한 것 중 하나입니다 - 모든 인간은 농업에서 생산 된 음식에 의존합니다. 그러나 전통적인 농업은 많은 양의 물을 필요로하며 기후 변화와 자연 재해로 인해 농업이 어려워 질 수 있습니다.

결과적으로 민주화 된 농업, 자체 소비를위한 식량 재배 및 소규모 농업이 인기를 얻고 있습니다. 그리고 수경 재배 시스템 - 토양과 같은 기존 매체를 사용하지 않고 영양이 풍부한 물에 의존하지 않고 채소를 재배하는 시스템은 가정 재배자들 사이에서 인기를 얻고 있습니다. 그리고 수경 재배 시스템은 기존의 재배 매체를 사용하는 것보다 최대 10 배 적은 물을 사용할 수 있습니다.

수직 농업은 발자국을 최소화하기 위해 비교적 새로운 성장 방법이지만 여전히 상당한 양의 공간이 필요할 수 있습니다.

상업적으로 이용 가능한 수직 원예 설정은 많은 비용이들 수 있으므로 자신 만의 데스크탑 수직 정원을 만들고 시스템에 익숙해지는 방법을 보여주는 교육 가능을 만들기로 결정했습니다. 이것을 더 큰 시스템에 들어가기 위한 디딤돌로 사용하거나 단순히 허브 및 마이크로그린과 같은 작은 식물을 재배하는 데 사용할 수 있습니다.

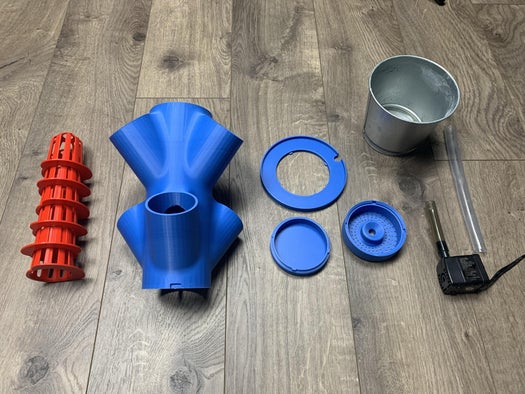

공급

이 프로젝트를 완료하는 데 필요한 목록은 다음과 같습니다.

  1. 3D 프린터 (조각 인쇄).
  2. 저수지 용기 (이케아 빈체 또는 이케아 무스 코트).
  3. 소형 잠수정 펌프 (저는 55gph 고정 흐름 수족관 펌프를 사용했지만 Hydrofarm AAPW40과 같은 약 2 피트의 헤드 압력으로 더 작거나 조절 가능한 것을 제안합니다).
  4. 5/8" 투명 비닐 튜브.
  5. x2 타이머/스마트 콘센트(예: Kasa 스마트 플러그).
  6. x6 2" 암면(점토 자갈을 사용할 수도 있음).
  7. 씨앗 (허브 또는 마이크로 그린 - 설정이 작기 때문에 작은 식물을 사용하십시오).
  8. 영양 용액 (많은 옵션을 사용할 수 있습니다 - 나중에 섹션에서 자세히 설명).
  9. 뜨거운 접착제 (권장).
  10. 집타이 (선택 사항).
  11. 빛 - 자연 (타워를 창문 가까이에 둘 수있는 경우) 또는 램프.

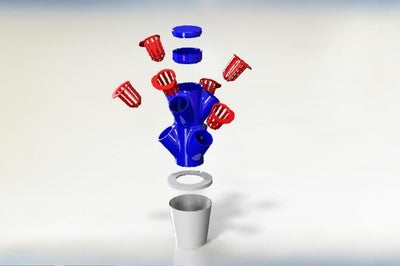

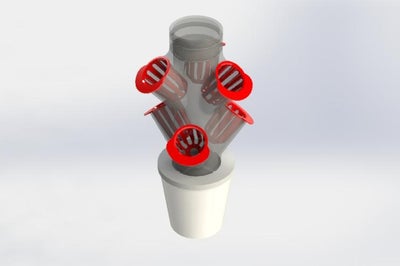

1단계: 디자인

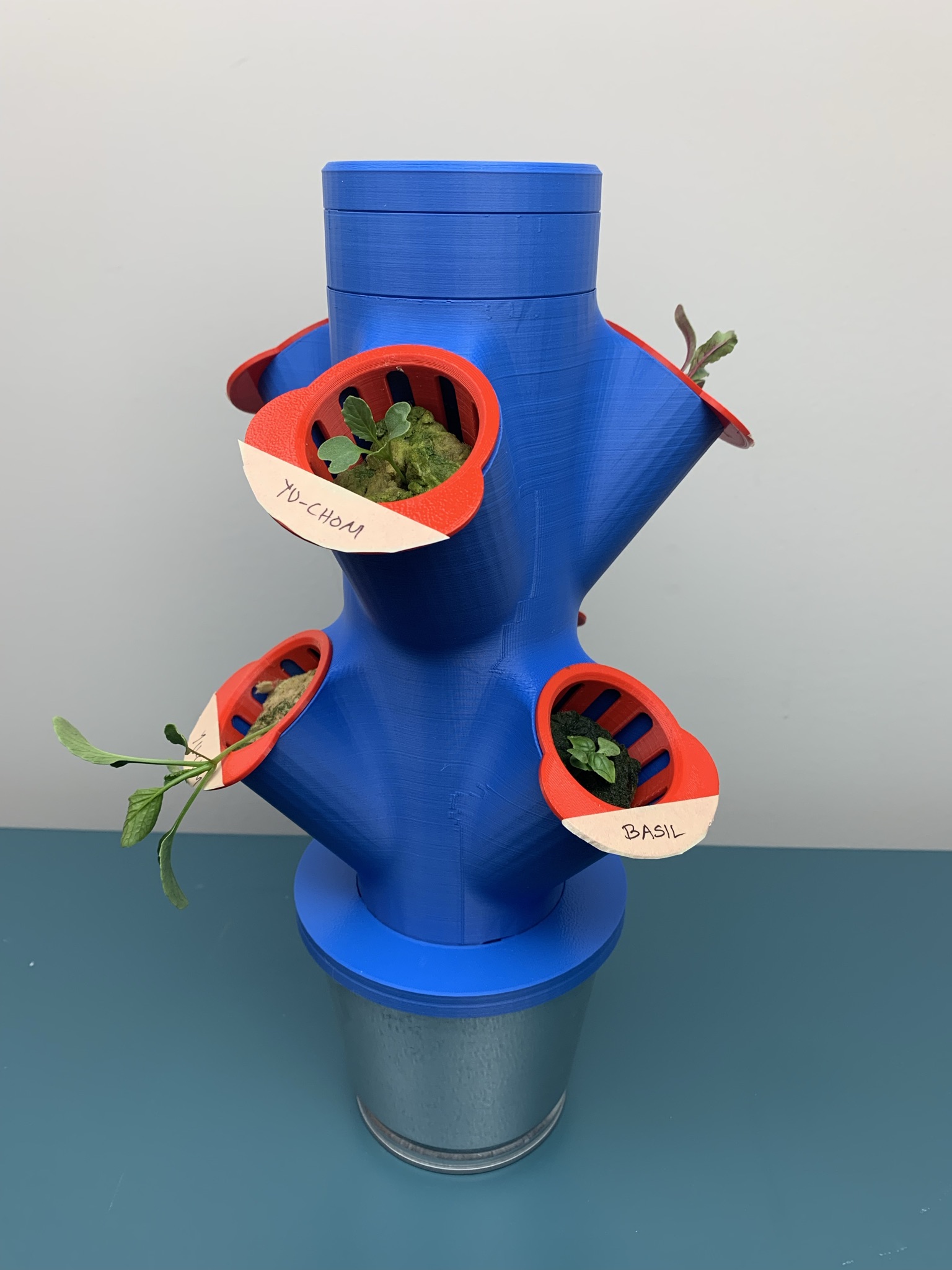

수경 타워의 아이디어는 매우 간단합니다.

영양 용액의 저장소가 있고 그 안에 펌프가 있습니다. 펌프는 영양 용액을 타워 꼭대기까지 펌핑 한 다음 용액이 식물의 뿌리에 먹이를주는 동안 저장소로 흘러 들어갑니다.

이 프로젝트의 설계 의도는 책상 위에 놓고 쉽게 유지 관리 할 수 있도록 작게 유지하는 것이 었습니다.

제가 선택한 이케아 빈체 냄비는 매우 저렴하고 물이 새지 않으며 크기가 작아 책상에 딱 맞는 설치 공간입니다.

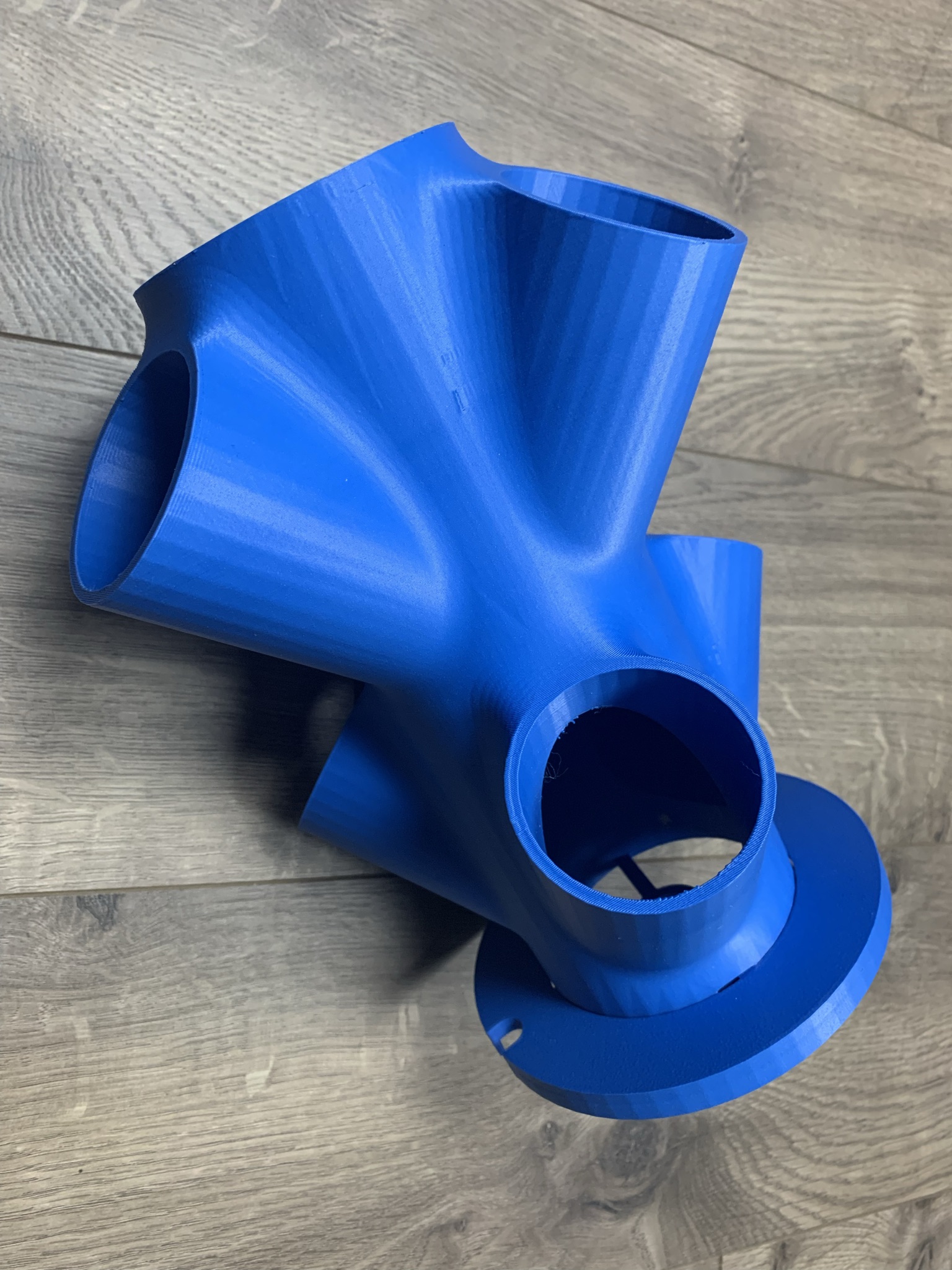

바디의 경우 적층 제조가 제공하는 설계 자유 때문에 3D 프린팅을 선택했습니다. 비슷한 타워도 PVC 파이프로 만들 수 있으므로 3D 프린터가없는 경우 사람들이 PVC 파이프를 사용하여 수경 타워를 만드는 온라인 블로그 / 포럼에서 영감을 얻으십시오.

식물을 담는 용기의 경우, 식물의 이름을 적어 둘 수있는 탭이있는 나만의 디자인을 선택했습니다. 사용 가능하고 매우 저렴한 2인치 네트 컵을 사용할 수도 있습니다.

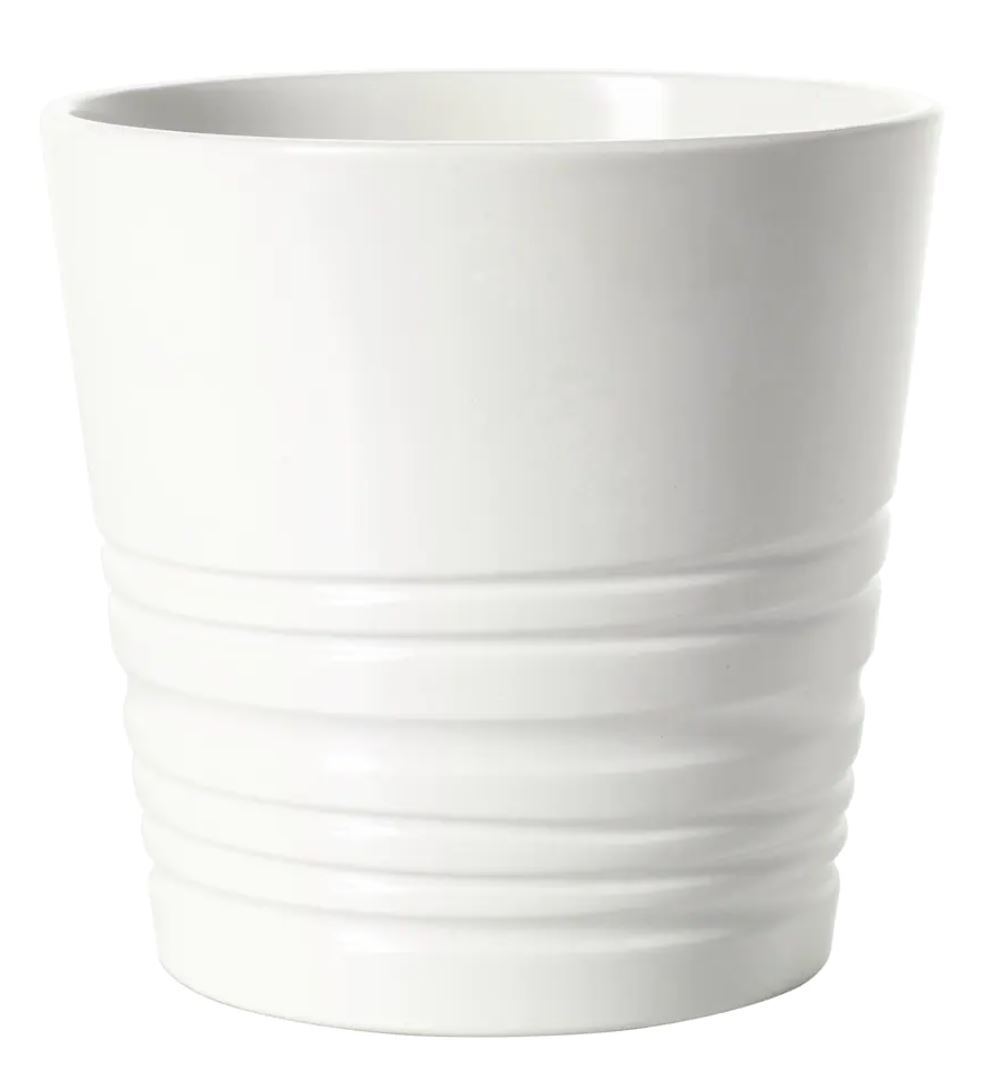

BINTJE 냄비를 사용했지만 디자인은 MUSKOT 냄비에도 사용할 수 있습니다. 사실, MUSKOT 냄비는 미학적으로 더 즐겁고 약간 더 크기 때문에 더 많은 영양 용액을 담을 것이므로 리필이 덜 필요합니다. MUSKOT과 BINTJE 냄비 모두에 뚜껑 디자인을 추가했습니다.



추신 : MUSKOT 냄비 뚜껑은 Ikea의 그림을 기반으로 설계되었으며 테스트되지 않았지만 (Ikea의 그림이 정확하다고 가정) 적절하게 조정 된 3D 프린터로 인쇄 할 때 작동합니다.

펌프의 경우 55gph 등급의 작은 수중 수족관 펌프를 회수했습니다. 이것은 내가 사용해야하는 것보다 조금 더 많습니다 (20-30gph가 더 적합 할 것입니다). 이전 섹션에서 제안한 대로 유량을 조정할 수 있는 펌프를 소싱해 보십시오. 흐름이 너무 많으면 뚜껑 아래로 물이 빠질 수 있습니다. 물 유출을 방지하기 위해 항상 뚜껑 주위에 방수 탭을 개스킷으로 넣을 수 있습니다.

2단계: 3D 프린팅

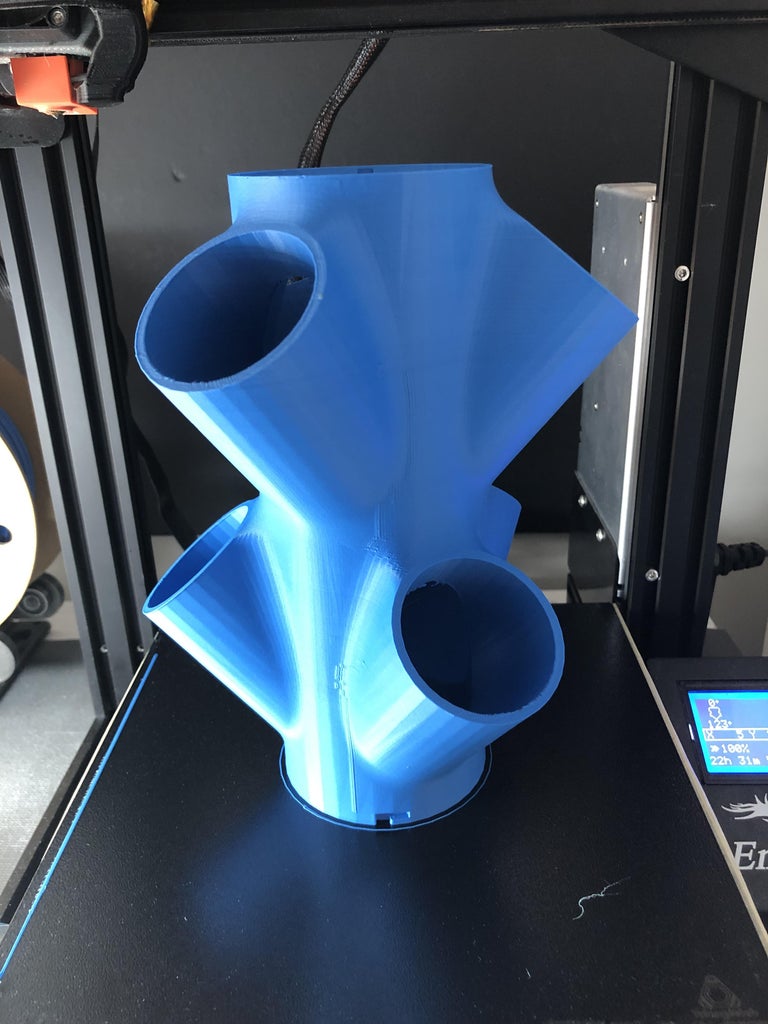

모든 인쇄는 내 Ender 3 pro에서 수행됩니다. 조인트에 대한 공차가 매우 엄격할 수 있으므로 잘 조정된 3D 프린터가 필요합니다.

매개 변수는 다음과 같습니다.

재질 : PLA
충전재 : 15 %
쉘 : 3
속도 : [프린터에 따라 다름] 온도 : [필라멘트에 따라 다름]

전반적으로 인쇄에는 약 50 시간이 걸렸지 만 이는 3D 프린터와 인쇄 속도에 매우 주관적입니다. 천천히 인쇄하는 것을 선호합니다.

모든 파일이 공유되었습니다.

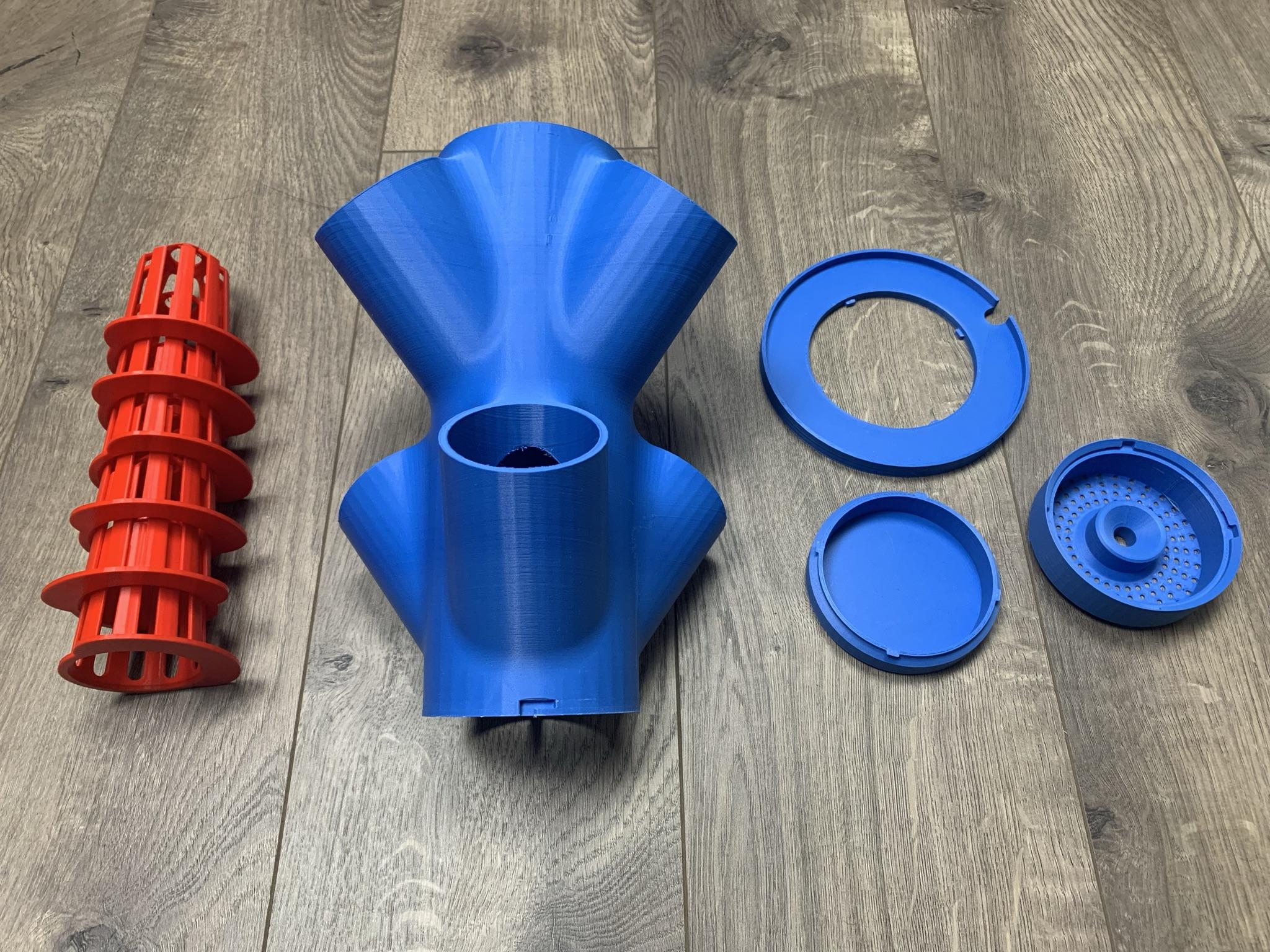

인쇄 수량:
x1 빈체/머스코트 냄비 뚜껑 x1 본체
x1 탑 캡
x1 물 스프레이

x6 넷컵

BODY.STL
5.02MB
NETCUP.STL
0.96MB
TOP+CAP.STL
0.27MB
WATER+SPRAY.STL
5.92MB
MUSKOT+pot+lid.STL
0.30MB
BINTJE+pot+lid.STL
0.30MB

3 단계 : 조립

모든 부품이 3D 인쇄되면 전체를 조립할 차례입니다.

뚜껑에있는 4 개의 탭을 몸체의 4 개의 숲과 정렬하십시오. 뚜껑을 밀고 시계 방향으로 돌려 제자리에 고정합니다.



뚜껑 바닥(뚜껑과 본체가 연결되는 곳) 주위에 약간의 뜨거운 접착제를 바르면 방수 밀봉이 됩니다.

뚜껑 바닥(뚜껑과 본체가 연결되는 곳) 주위에 약간의 뜨거운 접착제를 바르면 방수 밀봉이 됩니다.

튜브를 몸체의 바닥을 통해 통과시킵니다 (중앙의 구멍을 통해).

케이블을 상단에서 당겨 빼냅니다. 약 2-1/2"의 튜브가 남아 있는지 확인하십시오.

튜브를 물 분무기의 바닥으로 밀어 넣습니다. 원하는 경우 튜브 주위에 집타이를 넣어보다 안정적인 연결을 만들 수 있습니다.

물 분무기의 탭을 본체 상단의 홈에 맞추고 분무기를 밀어 넣고 시계 반대 방향으로 돌려 제자리에 고정합니다.

상단 캡의 탭을 분무기 상단의 홈에 맞추고 상단 캡을 밀고 시계 반대 방향으로 돌려 제자리에 고정합니다.

뚜껑을 냄비에 올려 모터가 냄비 바닥에 잘 고정되어 있고 튜브 길이가 괜찮은지 확인합니다. 필요한 경우 튜브를 절단하여 모터가 냄비 바닥에 있고 튜브가 직선인지 확인합니다.

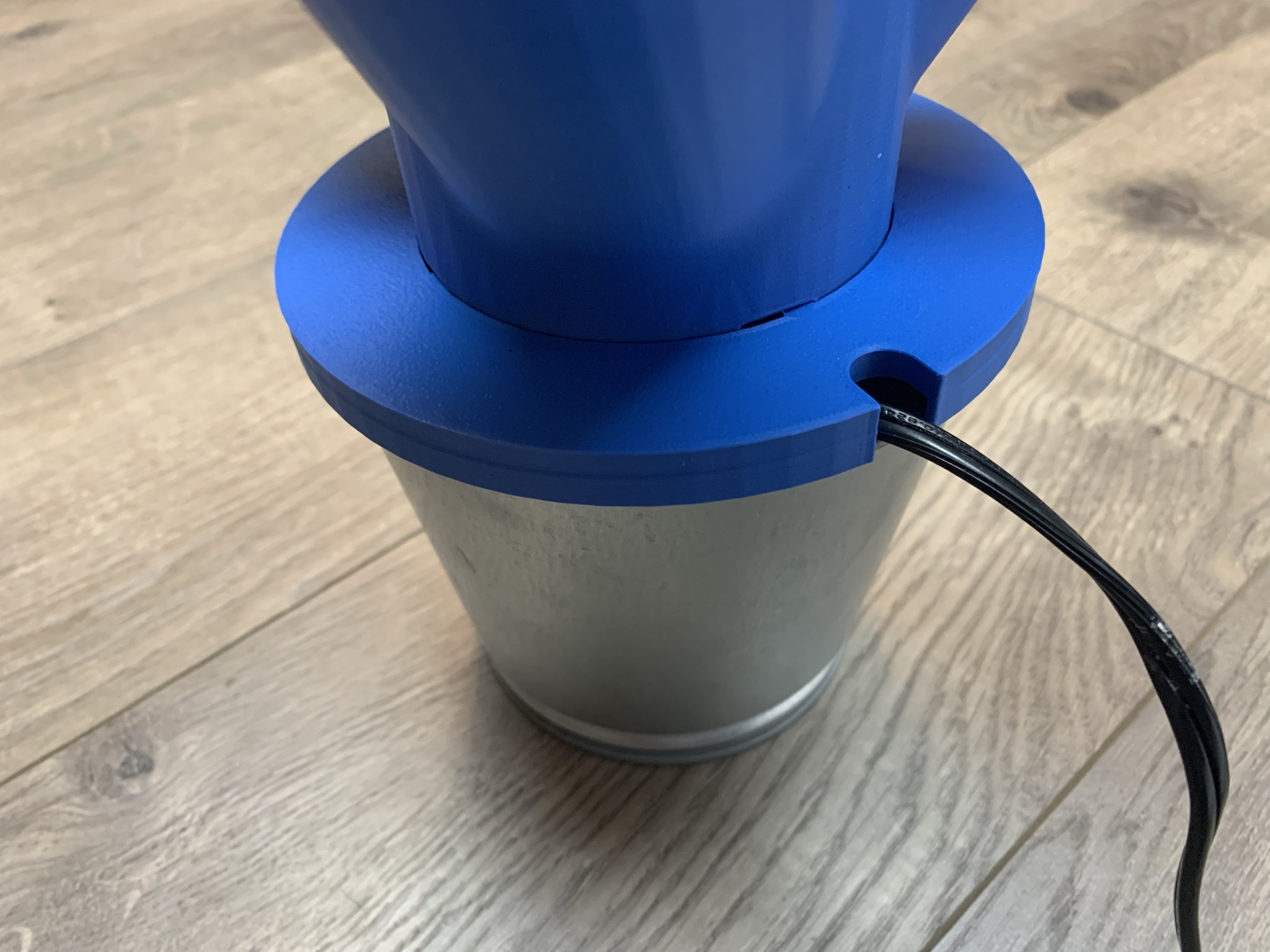

뚜껑의 컷 아웃을 통해 케이블을 통과시킵니다.

4단계: 테스트 실행



저수지 (냄비)를 영양 용액으로 채울 시간입니다.

수경법에는 토양이 없기 때문에 식물은 영양분이 물과 혼합되도록 필요한 영양분을 무언가에서 얻어야합니다. 이것은 식물에 영양분을 공급하는 매우 효율적인 방법입니다.

시장에는 많은 영양소가 있습니다 - 온라인에서 약간의 조사를하면 다양한 브랜드를 찾을 수 있지만 General Hydroponics & Masterblend는 아마도 시장에서 가장 인기있는 두 가지 브랜드 일 것입니다. 온라인에는 많은 훌륭한 리소스가 있으므로 너무 자세히 설명하지 않겠습니다.

영양 용액을 물에 붓기 전에 물의 pH가 5.5-6.5 사이인지 확인하기 위해 물을 pH 조정해야합니다. 다양한 방법으로이 작업을 수행 할 수 있으며 수경법 블로그 / 리소스는 이에 대해 더 많이 찾는 것이 가장 좋습니다.

나는 일반 수경법을 사용하는 이유는 내가 사는 곳에서 쉽게 구할 수 있고 상대적으로 저렴하기 때문입니다.



영양 용액의 혼합 지침을 따르십시오. 예를 들어, General Hydroponics는 영양소가 결합 / 침전되지 않도록 세 가지 용액을 혼합하는 순서를 가지고 있습니다. 물은 혼합 후 색이 변할 수 있습니다 (용액에 따라 다름).



펌프가 용액에 잠긴 상태에서 본체 어셈블리를 넣으면 식물을 넣을 준비가 된 것입니다!

펌프를 실행하여 누출이 없고 용액이 제대로 순환하는지 확인하여 테스트를 실행하십시오.





5 단계 : 식물 추가

또는 수경법, 가장 인기있는 두 가지 매체는 암면과 점토 자갈입니다. 나는 2" 암면이 저렴하고 작업하기 쉽기 때문에 선호합니다.



.



암면을 그물컵(인쇄/구매)에 넣기 전에 씨앗을 발아시켜야 합니다. 수경법 시스템에 넣기 전에 암면 / 점토 자갈에서 씨앗을 시작하는 방법을 보여주는 훌륭한 YouTube 비디오 및 블로그가 있습니다.

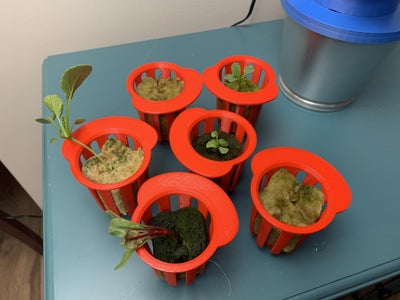

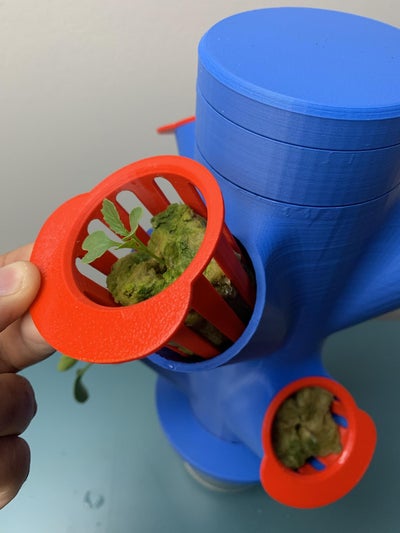

나는 이미 6 개의 발아 된 묘목을 가지고 있었기 때문에 3D 인쇄 된 그물컵에 사용하기로 결정했습니다.

묘목이있는 암면을 그물 컵에 조심스럽게 밀어 넣고 뿌리를 파괴하지 않도록하십시오 (또는 최소한으로 유지하십시오). 암면을 바닥까지 밀거나 약간의 공간을 남겨 둘 수도 있습니다.

수경 상점이나 온라인에서 구입할 수있는 2 인치 넷컵을 구입하여 3D 인쇄 된 것 대신 사용할 수도 있습니다.

그러나 3D 인쇄된 것들은 더 좋고, 타워에 더 잘 앉으며, 거기에 어떤 식물이 있는지 기억하기 위해 라벨을 붙일 수 있습니다.

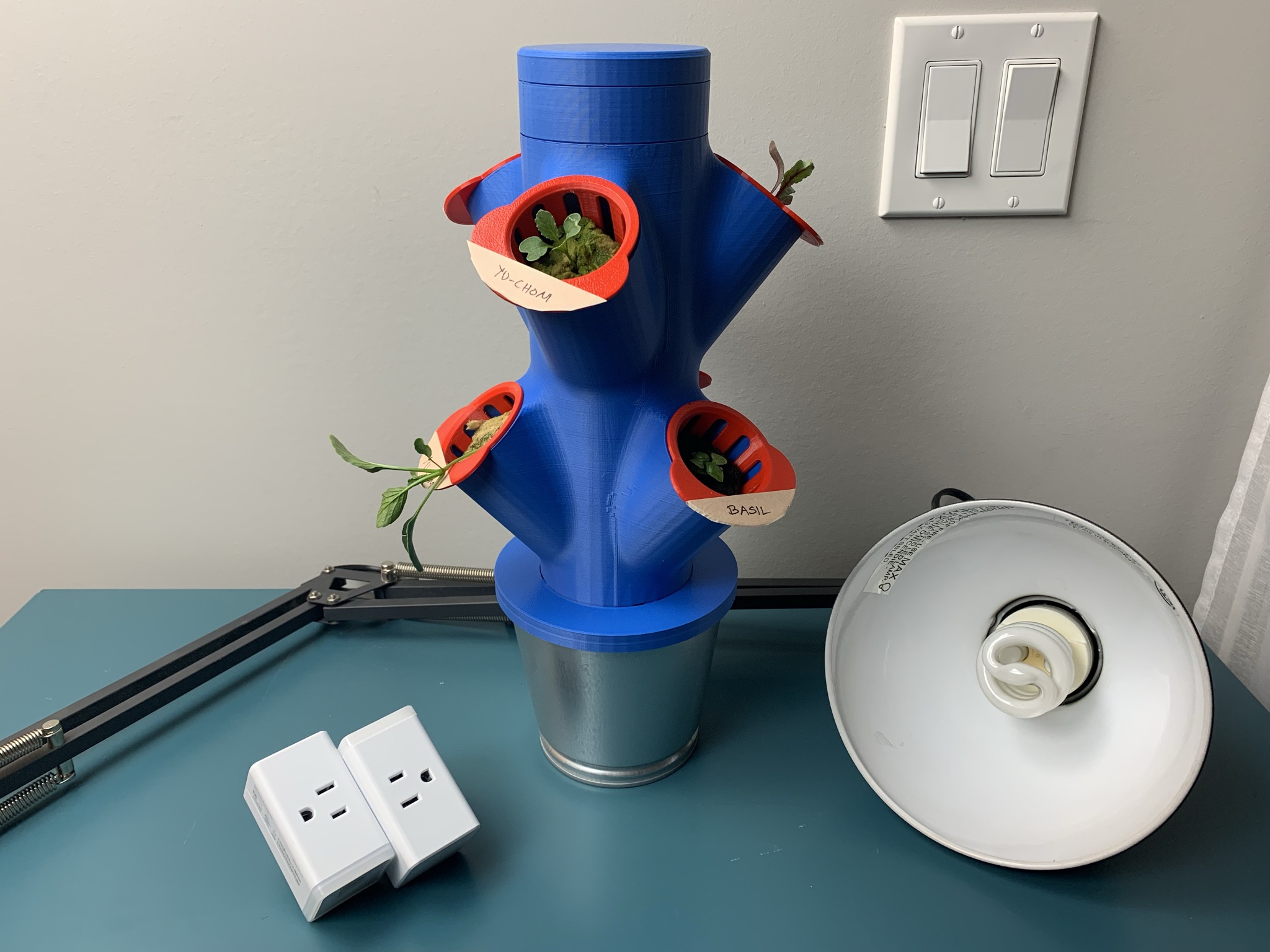

거의 완료되었습니다! 이제 펌프를 자동화하여 24/7이 필요하지 않고 실제로 식물을 다치게 할 수 있기 때문에 펌프를 자동화해야합니다. 또한 조명이 밝은 곳에 보관할 수 없다면 식물에 빛을 보충해야합니다. 나는 램프에 멋지고 밝은 LED 전구를 사용하는 것을 선호합니다(일반 5000-6000K 램프가 작동합니다. 성장 조명으로 판매되는 조명을 사용할 필요가 없습니다).

펌프 및 조명의 경우 두 개의 개별 스마트 플러그/프로그래밍 가능 플러그가 필요합니다. 펌프는 간헐적으로 작동해야하며 (예 : 15 분 켜짐, 1 시간 꺼짐) 조명은 12 + 시간 동안 켜져 있어야합니다 (일부 사람들은 16 시간까지 올라갑니다).





TP-Link Kasa 미니 스마트 콘센트는 다른 프로그래밍 가능한 플러그처럼 저렴하고 부피가 크지 않기 때문에 사용하는 것을 좋아합니다.

플러그를 프로그래밍하고, 모터와 조명을 연결하고, 라벨을 붙이면 모든 작업이 완료됩니다!

물에서만 자라는 식물의 경이로움 (영양소 포함)을 즐기십시오!
