몇 가지 스케치를 그리고 부품 목록을 만든 후 프로젝트에 대한 아이디어가 떠올랐습니다.
내 디자인은 중앙 광원을 둘러싼 여러 줄의 PVC 파이프로 구성됩니다. 물은 성장하는 매체로 채워진 파이프 전체에 전달됩니다. 현재 한쪽에서 물이 떨어지는 것을 방지하기 위해 수직으로 배치되어 있습니다. 미세 중력 환경에서는 이것이 문제가되지 않습니다. 조명, 급수, 모니터링 등은 모두 Arduino Nano에 의해 자동화됩니다.
1단계: 인클로저/구조

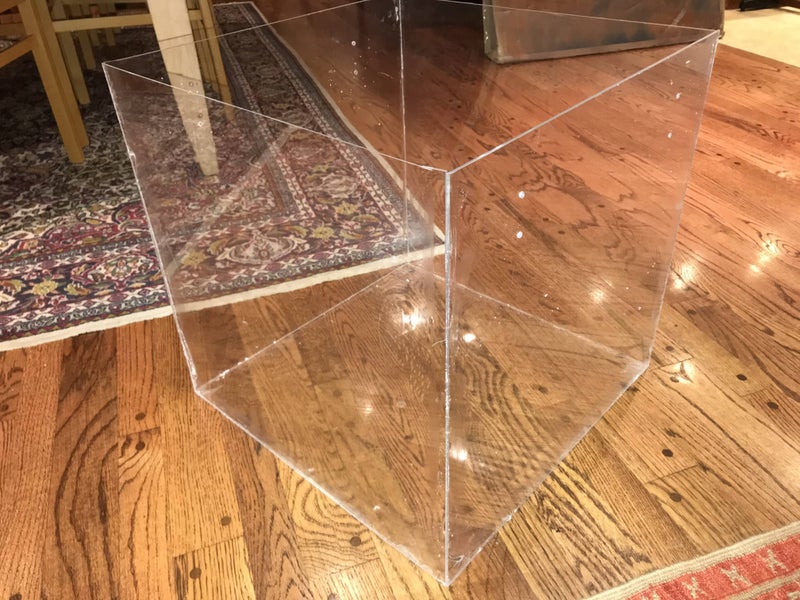

상자는 ~ 18.5 x 18.5 인치 아크릴 시트로 구성됩니다 (크기 제약 준수). 나중에 아크릴 경첩이 부착되어 있고 제자리에 고정하는 걸쇠가 포함 된 뚜껑을 추가했습니다.

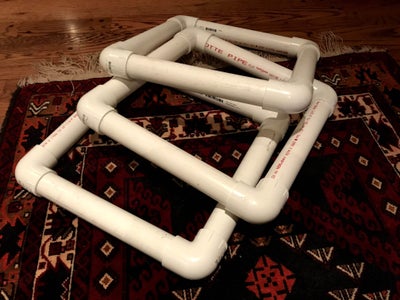

식물이 위치한 튜브는 1 1/2 인치 PVC이며 1 1/4 인치 구멍이 뚫려 있습니다. 튜브를 인클로저에 고정하기 위해 먼저 파이프 측면 위와 아래에 작은 구멍을 뚫었습니다. 그런 다음 강철 와이어를 구멍을 통해 넣고 PVC 파이프를 감싸고 뒤쪽에 묶었습니다. 전체적으로 각 행/레벨을 고정하는 8개의 와이어가 있습니다.
2단계: 물 + 비료

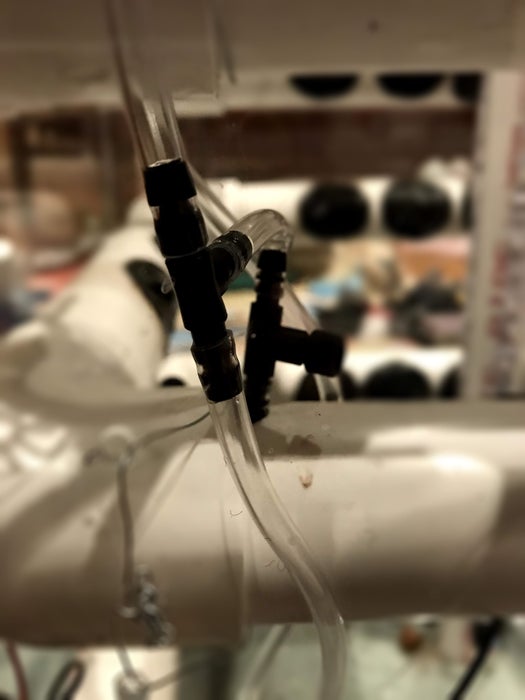

식물에 물을주기 위해 PVC 파이프를 통해 이동하는 표준 수족관 항공 튜브가 사용됩니다. 식물이있는 튜브에 작은 구멍이 생겼습니다. 이들은 식물에 물을주기 위해 사용됩니다.

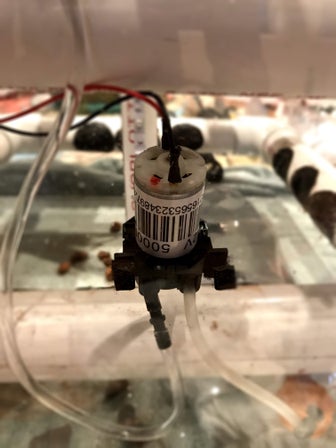

저수지 인 1.5L 물 방광은 문 반대쪽에 있으며 벨크로 스트립으로 고정되어 있습니다. 이 특정 가방에는 표준 물병 실이있어 항공사 용 어댑터를 사용할 수 있습니다. 12V 연동 펌프는 이 저장소에서 튜브로 물을 펌핑하여 식물에 분배합니다. 펌프는 일정 간격으로 켜고 꺼서 뿌리가 통기되는 동시에 건조를 방지합니다.

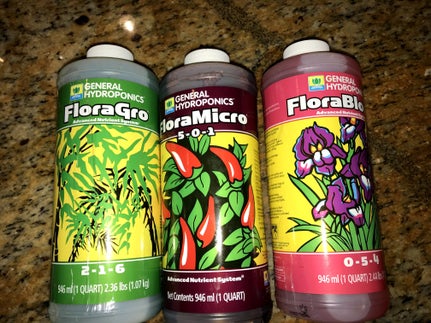

블래더는 밸브를 닫고 튜브를 분리하여 쉽게 분리할 수 있습니다. 연결이 끊어지면 다시 채우고 비료를 추가 할 수 있습니다. 나는 방광에 직접 추가되는 General Hydroponics의 "Flora Series"를 사용하기로 결정했습니다.
3단계: 조명

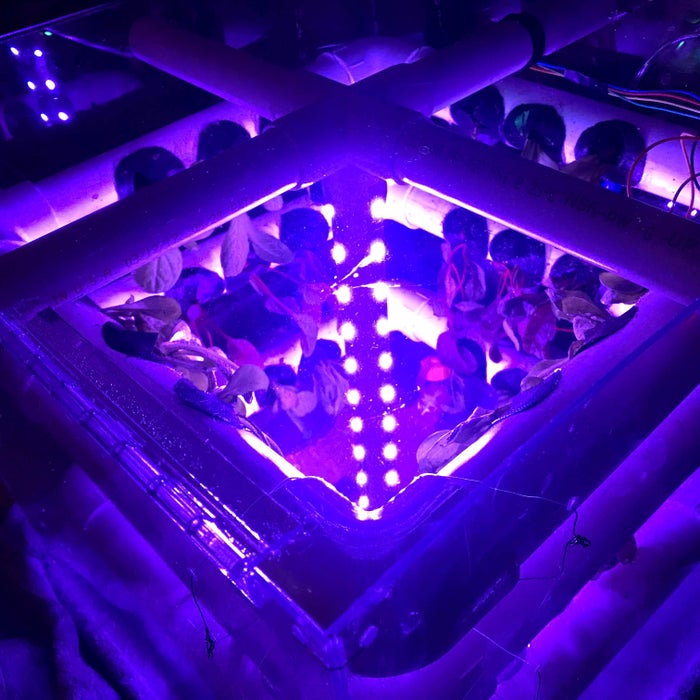

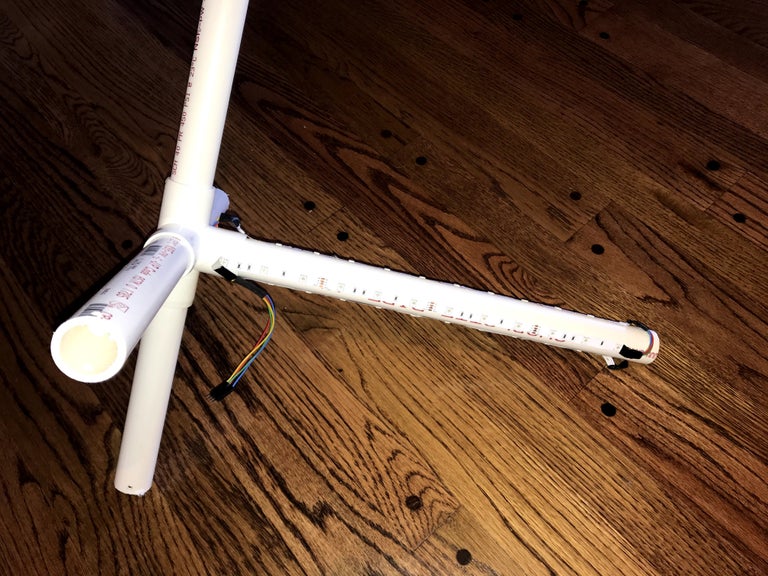

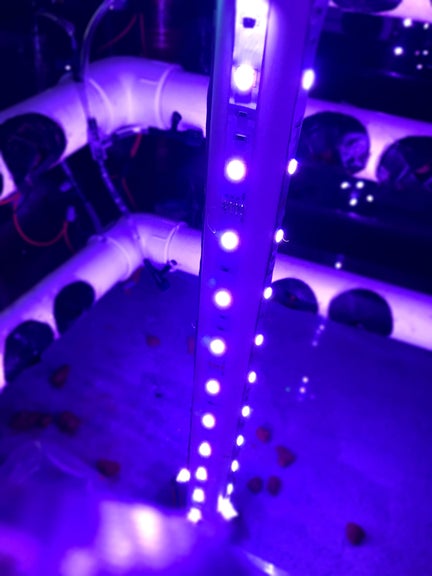

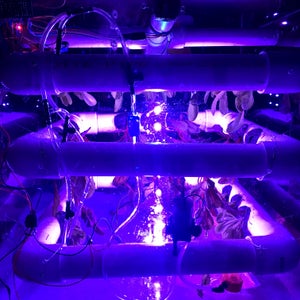

12v RGB 스트립은 조명에 사용되며 PVC 파이프에 부착됩니다. 현재 한 번에 14시간 동안 켜지도록 설정되어 있습니다. 개별 색상은 MOSFET을 통해 아두이노 나노에 의해 제어됩니다. 최적의 식물 성장 및 실험을 위해 스트립의 RGB 값을 변경할 수 있습니다.
4 단계 : 전자 제품
펌프를 제외한 대부분의 전자 장치는 뚜껑 힌지 반대쪽 모서리 중 하나에 벨크로로 부착됩니다. 습도와 온도가 모니터링되어 소형 OLED 디스플레이에 표시됩니다. 모든 전자 장치는 Arduino Nano에 의해 제어됩니다.

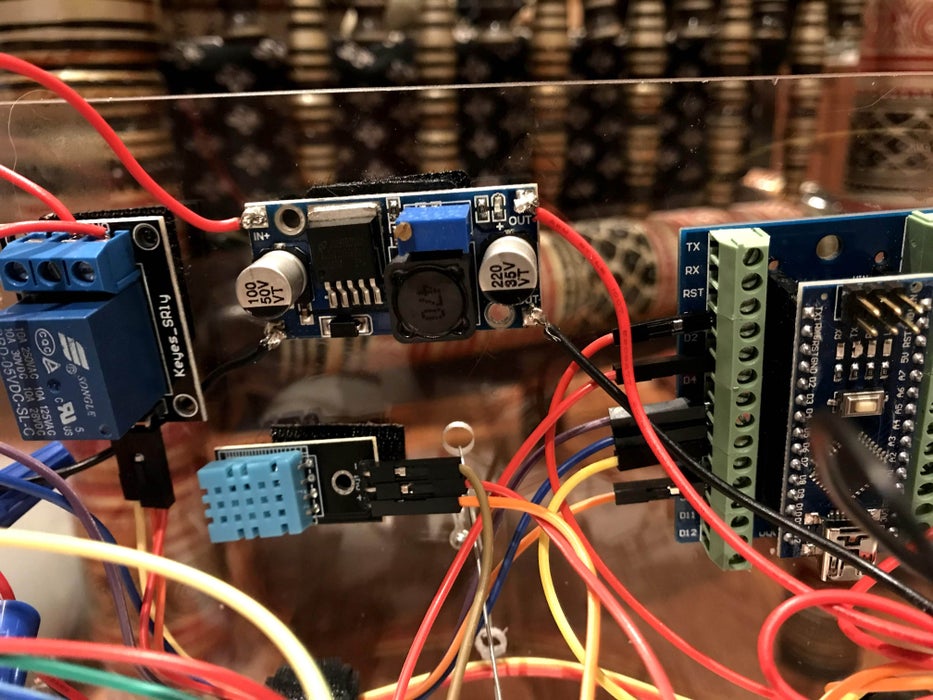

다음 전자 장치가 사용되었습니다.
- 12v DC 벽 어댑터
- 워터 펌프용 5v 릴레이
- DHT11 온도/습도 센서
- RGB 스트립
- RGB 스트립용 모스펫
- 기본 정보를 표시하는 소형 OLED 디스플레이
- DC-DC 벅 컨버터는 12v를 5v로 단계적으로 내려갑니다(5v 전자 제품의 경우).
- 아두 이노 나노 + 터미널 어댑터
5단계: 식물

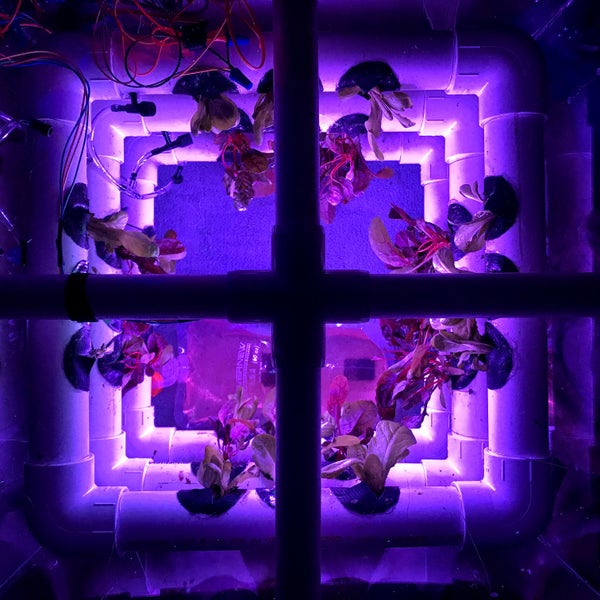

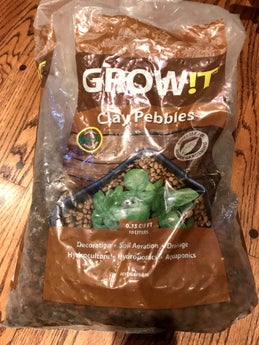

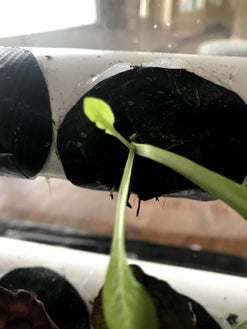

식물과 매체가 파이프에서 나오는 것을 방지하기 위해 연못 라이너 스크랩에서 작은 원을 자르고 중앙에 X를 잘라 튜브의 구멍 위에 부착했습니다. PVC 파이프는 팽창 된 점토 자갈로 채워졌습니다. 팽창 된 점토 자갈은 많은 양의 물을 보유 할 수 있기 때문에 성장 매체로 사용되었지만 여전히 뿌리의 적절한 통기를 허용합니다. 시스템에 주입 된 공기가 없기 때문에 유용합니다.
Rockwool 스타터 큐브는 씨앗에서 식물을 재배하는 데 사용할 수 있습니다. 그들은 점토 자갈과 함께 컷 아웃의 중간에 놓을 수 있습니다.
6 단계 : 결론
이 디자인은 36 개의 개별 식물을 허용하며 더 많은 링이 추가되거나 각면에 더 많은 구멍이 만들어지면 더 많은 것을지지하도록 만들 수 있습니다. 자동화는 필요한 유지 보수 수준을 줄입니다. 크기 제약을 감안할 때 상대적으로 높은 수확량의 작물을 허용해야합니다. 상자 안이 꽤 습해서 나중에 작은 선풍기를 추가할 수 있습니다. 그렇지 않으면 지금까지 모든 것이 잘 작동했습니다.
