소개
안녕하세요! 오늘은 일시적인 정전에 대비한 배터리 모니터링 회로에 대해 소개해드리겠습니다. 제가 사는 곳에서는 일시적인 정전이 자주 발생하기 때문에, 바이너리 시계와 디지털 시계 프로젝트에 안정적인 전원 공급이 필요했습니다. 그래서 이 회로를 설계하게 되었습니다.
회로 설명
이 회로는 배터리 충전 회로가 아니라, 주 전원이 잠시 중단될 때 배터리 잔량을 모니터링하는 기본 회로입니다. 주 전원이 제거되거나 플러그가 뽑혔을 때도 전원이 중단되지 않도록 쇼트키 다이오드를 사용했습니다. 이를 통해 전원 저하 없이 프로젝트를 이동할 수 있습니다.
이것은 배터리 충전 회로가 아니라 주 전원이 잠시 중단되는 기본 회로일 뿐입니다. 이 회로는 배터리 잔량을 모니터링하고 녹색 LED로 배터리가 양호한지, 빨간색 LED로 교체해야 하는 시기를 나타냅니다. 쇼트키 다이오드를 사용하면 주 전원 공급 장치가 제거되거나(정전) 단순히 플러그를 뽑았을 때 전원이 중단되지 않으므로 전원 저하 없이 프로젝트를 이동할 수 있습니다.
내가 사는 곳에서는 일시적인 정전이 흔하고 내가 만든 바이너리 시계와 작업중인 디지털 시계에 무언가가 필요했습니다. 나는 디지털 시계 회로도에서 이 회로를 발견하고 몇 가지 오류를 수정하기 위해 다시 그렸고 훌륭하게 작동합니다. 나는 내가 만든 3 개의 프로젝트에서 이것을 운영하고있다.
공급
풀 사이즈 브레드보드 또는 납땜 가능한 브레드보드, x1
3셀 AA 배터리 홀더, x1
AA 배터리, x3
IC TL072, x1
8핀 소켓, x1
헤더 핀, x4
다이오드 1N5819, x2
LED, 녹색, 5mm, x1
LED, 빨간색, 5mm, x1
저항기, 100K 트림 포트(104, 3296W), x1
저항기, 100K, x2
저항기, 470K, x1
저항기, 270K, x1
저항기, 4.7K, x2
10μF 25볼트 전해질 커패시터, x1
100nF(104) 모놀리식 커패시터, x2
납땜 가능한 브레드보드에 만드는 경우 배터리 홀더와 PCB를 장착하기 위해 다음 부품을 사용했습니다.
육각 나일론 스탠드 오프, M3x6, x6
나일론 냄비 머리 나사, M3x4, x4
나일론 접시머리 나사, M3x10, x2
1단계: 조립

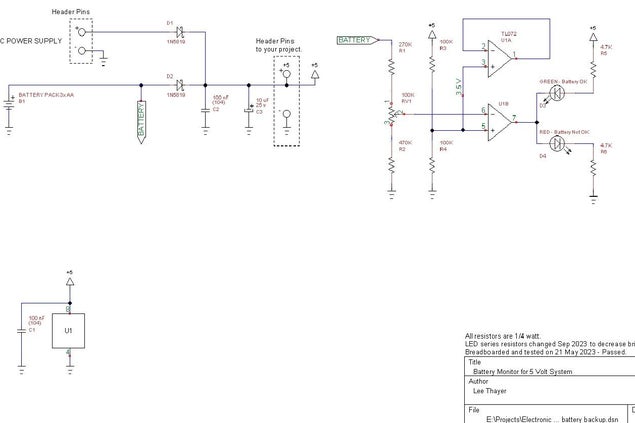

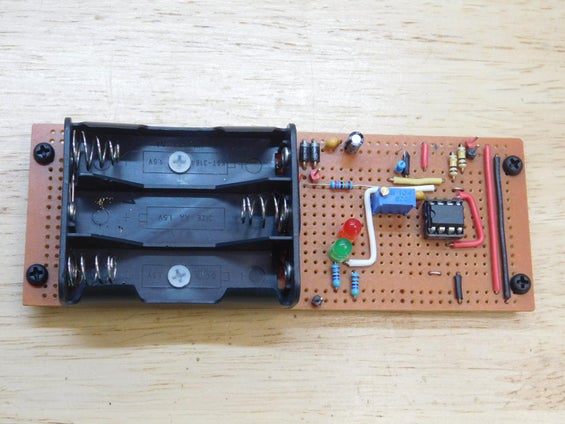

회로도에 표시된 대로 회로를 조립합니다. 나는 색깔이 있는 헤더 핀을 사용하고 빨간색은 +5, 검은색은 접지를 사용합니다.
2단계: 테스트

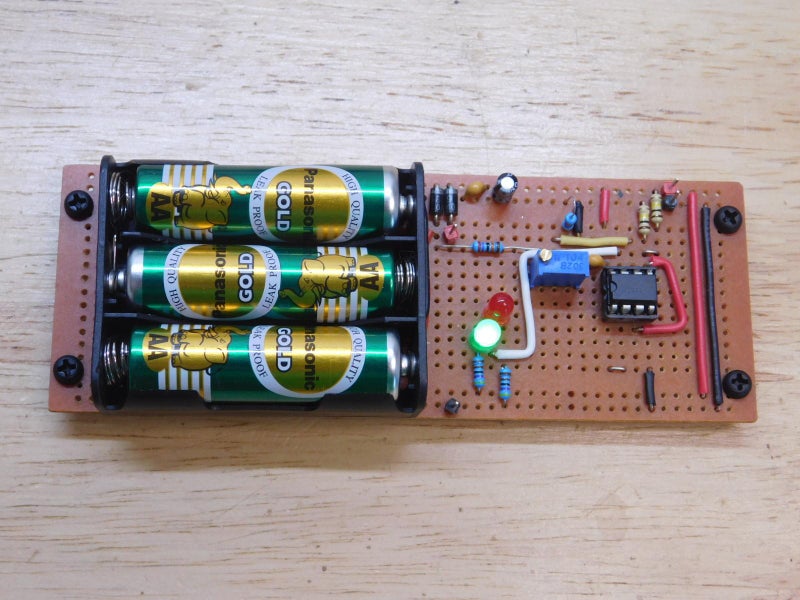

회로가 조립되면 작동을 테스트하십시오. 새 AA 배터리 3개를 배터리 홀더에 삽입하면 녹색 LED가 켜집니다.

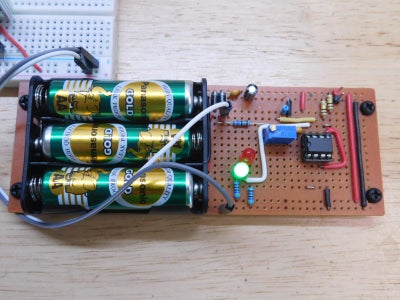

그런 다음 5볼트 전원 공급 장치를 사진과 같이 올바른 헤더 핀에 연결합니다.

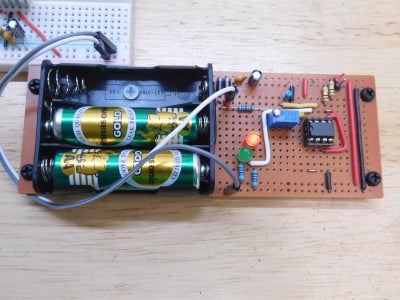

이제 배터리 1개를 제거하면 빨간색 LED가 켜지고 녹색 LED가 꺼지면 필요에 따라 트림 포트를 조정하여 이러한 표시를 얻습니다. 3개의 배터리가 모두 설치되고 빨간색 LED가 켜지면 배터리를 교체해야 함을 나타냅니다.
이제 주 전원 공급 장치가 제거될 때 전원이 중단되지 않습니다.
3 단계 : 사용법

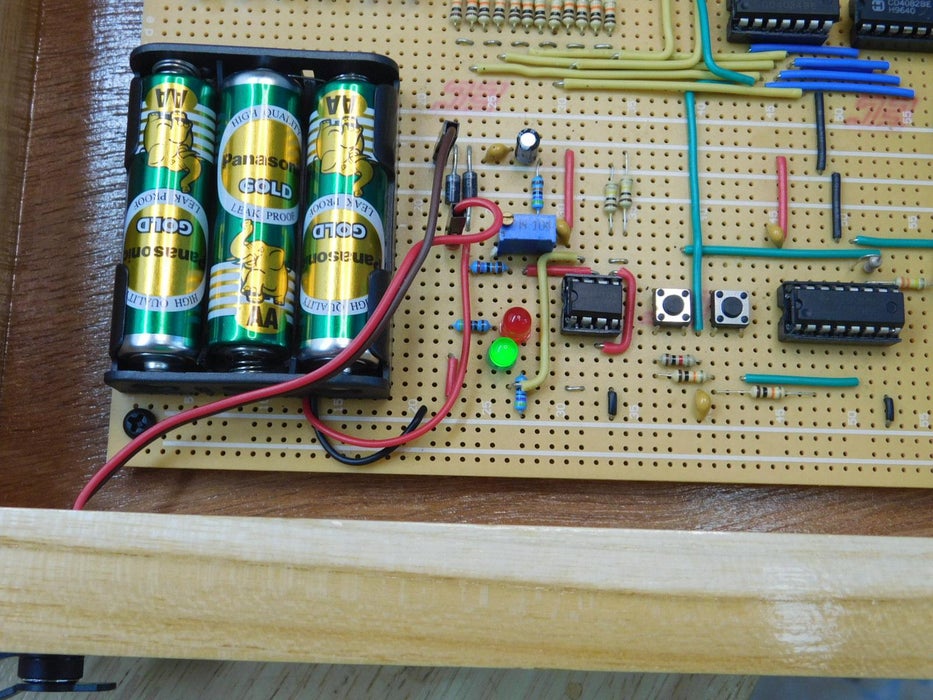

나는 여기에 설명 된대로 이 회로를 별도의 PCB로 사용했으며 다른 프로젝트의 PCB에 내장된 이것을 사용했습니다.
