내 발렌타인 데이를위한 나의 2023D 인쇄 발렌타인!
내부 심장은 자석과 금속 핀을 사용하여 외부 심장에 매달려 있습니다. 베이스의 작은 모터는 8 개의 네오디뮴 자석 스택을 회전시키고 내부 심장의 단일 네오디뮴 자석은 명백한 기계적 연결없이 내부 심장을 회전시켜 반응합니다.
평소와 같이 파일 한두 개를 잊어 버렸거나 다른 것을 아는 사람이 많으므로 질문이 있으시면 실수를 많이하므로 주저하지 말고 물어보십시오.
오토데스크 퓨전 360을 사용하여 설계되고, 얼티메이커 큐라 4.12.1을 사용하여 슬라이스되었으며, 얼티메이커 S3에서 PLA로 5D 프린팅되었습니다.
공급
납땜 인두 및 납땜.
1단계: 부품.
다음 부품을 획득했습니다.
- N20 6VDC 30RPM 기어 모터 <>개.
- 적합한 충전기와 전선이 있는 결합 커넥터가 있는 3.7V 160mAh 리튬 폴리머 배터리 <>개.
- 직경 16mm의 2인치 금속 음악 와이어 <>개(철).
- 직경 6mm, 두께 2.5mm의 네오디뮴 자석 <>개.
- 직경 15mm, 두께 2.75mm의 네오디뮴 자석 <>개.
I .3mm 레이어 높이, 지지대가없는 15 % 충전재로 다음 부품을 20D 인쇄했습니다.
-
- One "Base.stl".
- One "Bottom.stl
- One "Heart, Inner, Cover, I Love You.3mf" (dual extrusion).
- One "Heart, Inner.stl".
- One "Heart, Outer.stl".
- One "Holder, Magnets.stl".
- One "Top.stl".
또한 "Heart, Inner, Cover, I Love You Letters.stl"및 "Heart, Inner, Cover, I Love You.stl"부분을 포함하여 단일 압출 프린터에서 표지를 인쇄 한 다음 글자를 표지에 붙이고 "Heart, Inner, Cover.stl"부분도 포함했습니다. 사진을 붙이거나 스티커를 붙이거나 단순히 그림을 그릴 수 있습니다.
이것은 중간 정밀도의 3D 인쇄 및 조립 모델입니다. 조립하기 전에 움직이는 표면의 원활한 이동을 위해 필요한 모든 부품을 핏 및 트림, 파일, 샌딩 등으로 테스트하고 움직이지 않는 표면에는 꼭 맞는지 테스트합니다. 프린터, 프린터 설정 및 선택한 색상에 따라 다소 트리밍, 파일링 및/또는 샌딩이 필요할 수 있습니다. 빌드 플레이트와 접촉한 모든 가장자리를 조심스럽게 정리하여 모든 빌드 플레이트 "스누즈"가 제거되고 모든 가장자리가 매끄럽도록 합니다. 이 단계를 수행하기 위해 작은 보석상 파일과 많은 인내심을 사용했습니다.
2단계: 조립.
모델을 조립하기 위해 다음 단계를 수행했습니다.

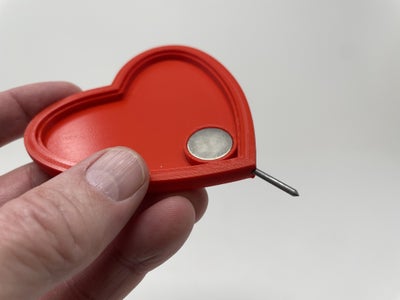

- 큰 자석 중 하나를 "Heart, Inner.stl"의 자석 주머니에 눌렀습니다.

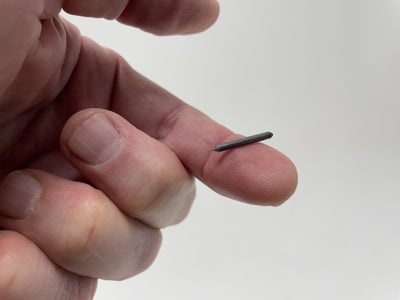

- 22mm 길이의 음악 와이어를 자르고 휴대용 모터 도구를 사용하여 끝을 가리킨 다음 내부 심장 어셈블리의 하단 구멍에 누릅니다.
- 18mm 길이의 음악 와이어를 자르고 휴대용 모터 도구를 사용하여 끝을 가리킨 다음 하트 어셈블리의 상단 구멍에 누릅니다.

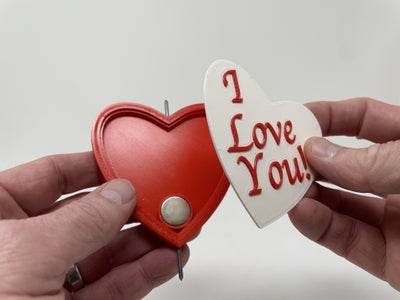

- "하트, 이너, 커버, 사랑해.3mf"를 하트 어셈블리 전면에 눌렀습니다.
- 더 큰 자석 중 8개를 "홀더, Magnets.stl"에 눌렀습니다.

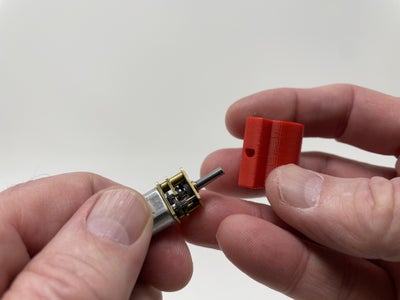

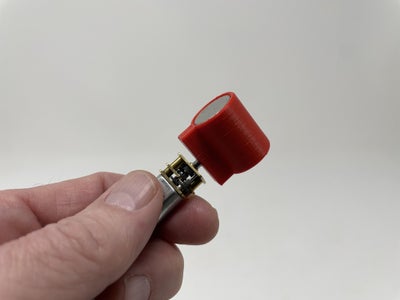

- 자석 홀더를 기어 모터의 샤프트에 눌렀습니다.

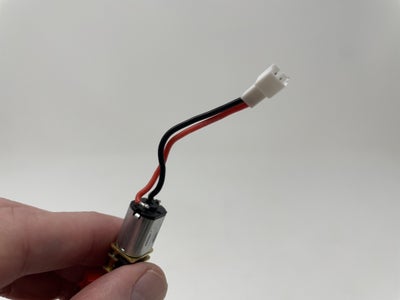

- 결합 커넥터 와이어를 기어 모터에 납땜했습니다.
- 결합 커넥터 와이어를 "Base.stl"의 모터 구멍에 삽입한 다음 자석 홀더가 베이스의 상단 림 아래 1mm가 될 때까지 모터를 베이스에 눌렀습니다.

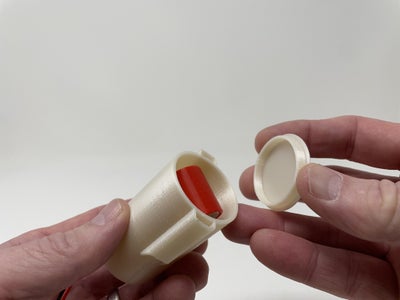

- 베이스 어셈블리의 맨 위에 있는 "Top.stl"을 눌렀습니다.

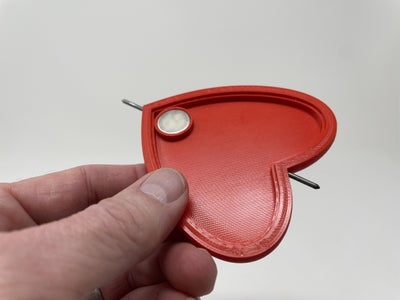

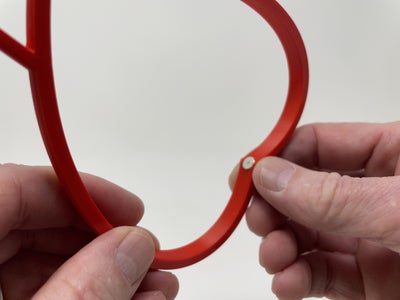

- 작은 자석을 "Heart, Outer.stl"의 자석 주머니에 눌렀습니다.

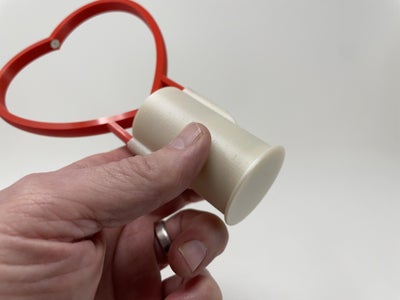

- 외부 하트를 베이스 어셈블리 외부 하트 포켓에 눌러 넣습니다.

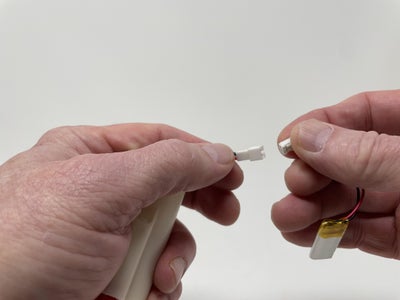

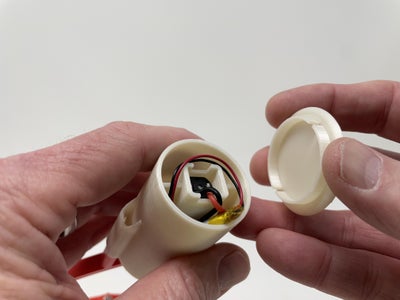

- 리튬 폴리머 배터리 커넥터를 모터 결합 커넥터에 연결하고 자석 마운트가 쉽게 회전하는지 확인한 다음 배터리와 와이어를 베이스 어셈블리에 조심스럽게 배치했습니다.
- 베이스 어셈블리에 "Bottom.stl"을 눌렀습니다.

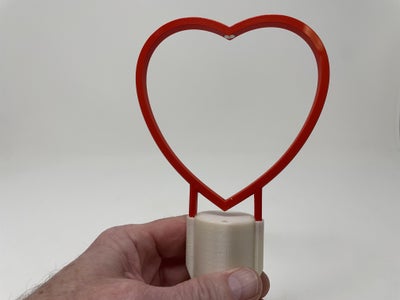

- 내부 심장 어셈블리를 외부 하트의 하부 구멍에 위치시키고, 상부 핀을 외부 심장 자석에 부착한다.
조립이 완료되고 모터가 작동하자 내면의 심장이 회전하기 시작했습니다!
