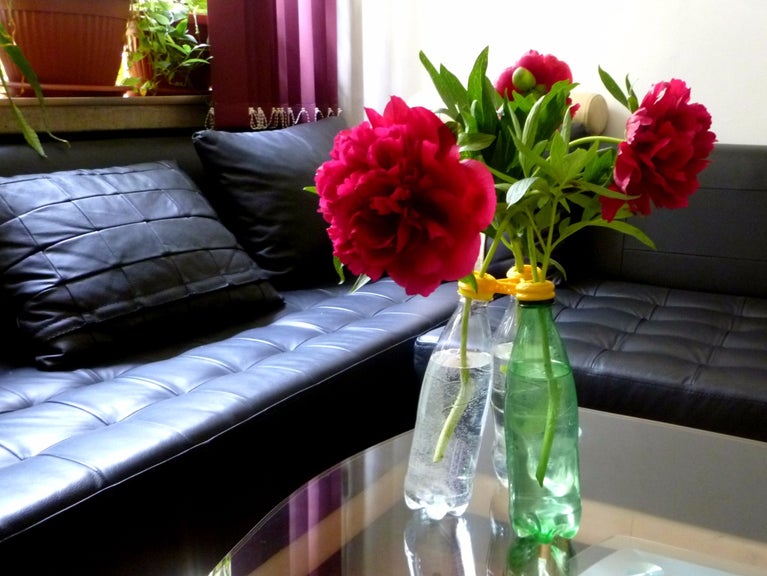

3D 프린팅하여 나만의 꽃병을 만들 수 있는 디자인을 보여드리고자 합니다! 3D 디자인 파일과 플라스틱 물병*만 있으면 됩니다! 두 가지 디자인을 보여 드리겠습니다 :

• 3 병 꽃병 • 7 병 꽃병

디자인은 매우 사용자 정의 가능하며 자신 만의 버전을 만드는 데 영감을주기를 바랍니다!

1단계: 단일 캡으로 시작

필요한 사항은 다음과 같습니다.

꽃
병 (대부분의 탄산 음료와 같이 표준 실이있는 플라스틱 병)
3D 프리너

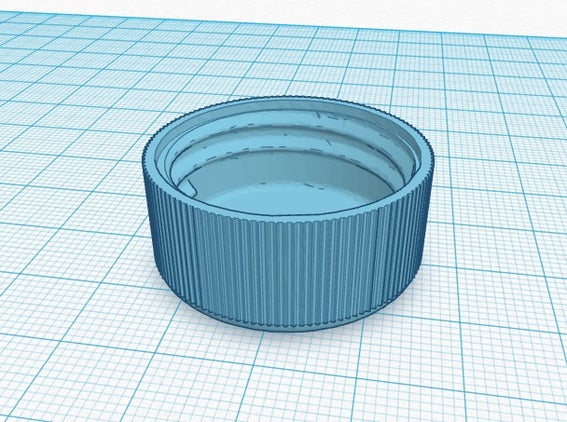

프로젝트를 진행하기 위해 간단한 3D 병뚜껑 모델로 시작했습니다.

2 단계 : 캡 수정

모자를 꽃병 목적에 맞게 만들려면 약간 수정해야했습니다.

노란색으로 표시된 두 개의 고리를 추가하여 캡 벽을 더 두껍게 만들었습니다.
꽃이 통과해야하는 캡에 구멍을 추가했습니다.이를 위해 "구멍"개체를 생성하고 중앙에 배치 한 다음 나머지 디자인과 함께 "그룹화"합니다.
녹색으로 표시된 더 두꺼운 측면 섹션이 추가되어 캡을 연결하는 다음 단계에서 유용합니다.

3단계: 3캡슐 꽃병

세 개의 캡으로 꽃병을 만들기 위해 단일 캡을 9도 기울이는 것으로 시작했습니다. 이렇게하면 병이 퍼지고 바닥에서 서로 닿지 않습니다. 그런 다음 캡을 몇 번 복사하고 각 사본을 수평면에서 60도 회전했습니다.

캡 사이의 연결은 프레임과 같은 구조로 만들어집니다 (저는 토목 기사가 아니므로 약해 보이면 나쁩니다). 그것들은 캡에 잘 맞도록 하기 위해 약간 가지고 놀았던 직선 실린더에서 나온 것입니다. stl 파일을 얻으려면 아래를 클릭하십시오.

참고 : 여기에 보이는 디자인은 실제로 거꾸로되어 있습니다! 3D 프린팅을 할 때 디자인을 뒤집을 것입니다. 이렇게하면 실제 인쇄를 할 때 많은 재료와 시간을 절약 할 수 있습니다.

4단계: 7캡슐 꽃병

3 캡 꽃병의 디자인을 확장하여 이제 7 병을 사용하는 더 큰 꽃병을 만들 것입니다.

이전과 비슷한 방식으로 디자인을 두 번 복사하고 수평면에서 60도 회전했습니다. 중간의 캡은 수평으로 수평을 이루고 다른 캡은 9도 기울어집니다.

참고: 여기의 디자인은 다시 뒤집혔습니다. 그것이 만들어지는 방식은 중간 병이 다른 병보다 낮을 것임을 의미합니다. 그래서 우리는 중간에 다른 짧은 병을 찾아야합니다.

5단계: 3D 인쇄

이제 가장 좋은 부분은 3D 프린터를 사용하여 꽃병 디자인을 인쇄하는 것입니다. 프린터가 있거나 프린터가있는 친구가 있다면 매우 운이 좋습니다. 인쇄는 큰 조각이기 때문에 꽤 시간이 걸립니다.

선택 사항 : 프린터에서 구조 지지대를 제거한 후 자신의 기술을 사용하여 디자인을 부드럽게 마무리 할 수 있습니다. 이를 위해 나는 물건을 약간의 아세톤이 담긴 용기에 넣고 2 시간 동안 덮었습니다. 이것은 매우 위험하므로 그러한 화학 물질로 작업하는 데 자신감이있는 경우에만 수행하십시오.
